Existem diversas meios para se decodificar um código, dependendo também do tipo de código, no nosso caso particular, pretendemos através de um PIC, utilizar alguns de seus recursos, e implementar o decodificador manchester através dele. Porém, requer mais conhecimento de programação e sobre o PIC.
Como dito acima, existem diversos meios, um deles é através da programação pelo PIC. E outra seria se utilizássemos um circuito integrado que já decodifica o sinal. O CI HD-6409 ou o HD-15530
quinta-feira, 27 de outubro de 2011
sexta-feira, 7 de outubro de 2011
Conhecendo o nosso dado em código Manchester
Antes de decodificar os dados devemos saber como ele foi codificado, qual o formato e o tamanho dele. Para isso vamos estudar o codificador, o CI que envia o nosso sinal de dados da tag para o leitor, e como ele faz isso.
O CI, ou inlay, circuito acoplado circuito integrado e antena/indutor de cartões RFID, presente nos tag's que estamos usando, Cartão de proximidade Clamshell - IDEX, cartão de proximidade PVC IDEX, é o EM4100.
EM4100 possui três tipos de codificação, Manchester, biphase e PSK, como indica o datasheet do mesmo indicado no link abaixo:
http://pdf1.alldatasheet.com/datasheet-pdf/view/154654/EMMICRO/EM4100.html
Nós usaremos o método Manchester para decodificar.
Destacando algumas informações importantes sobre o EM4100
O CI, ou inlay, circuito acoplado circuito integrado e antena/indutor de cartões RFID, presente nos tag's que estamos usando, Cartão de proximidade Clamshell - IDEX, cartão de proximidade PVC IDEX, é o EM4100.
EM4100 possui três tipos de codificação, Manchester, biphase e PSK, como indica o datasheet do mesmo indicado no link abaixo:
http://pdf1.alldatasheet.com/datasheet-pdf/view/154654/EMMICRO/EM4100.html
Nós usaremos o método Manchester para decodificar.
Destacando algumas informações importantes sobre o EM4100
- Envia 1 bit a cada 64 ciclos da portadora - funciona com razão do clock da portadora por 64
- Memória de 64 bits dos quais:
- 9 bits de cabeçalho com nível logico 1;
- 10 bit de linha de paridade(P0-P9);
- 4 bits de coluna de paridade(PC0-PC3);
- 40 bits de dados(D00-D93);
- 1 bit de stop com nivel 0;
Protocolo detalhado do CHIP: http://www.priority1design.com.au/em4100_protocol.html
quinta-feira, 6 de outubro de 2011
Código Manchester
Codificador e decodificador de código Manchester através do PIC16f876(em espanhol e não garante funcionamento):
http://www.todopic.com.ar/foros/index.php?topic=31551.0
não é o que queremos mas tem haver com manchester-> chip encoder decoder de manchester: http://www.alliedelec.com/Images/Products/Datasheets/BM/INTERSIL/INTERSIL_ACTIVES-AND-PASSIVES_9034139.PDF
não é o que queremos mas tem haver com manchester-> chip encoder decoder de manchester: http://www.alliedelec.com/Images/Products/Datasheets/BM/INTERSIL/INTERSIL_ACTIVES-AND-PASSIVES_9034139.PDF
quarta-feira, 5 de outubro de 2011
Um pouco sobre PIC
Nada melhor para aprender sobre um PIC do que o seu prorpio datasheet. Ele é a base para quem deseja utilizar um desses em seu projeto: http://ww1.microchip.com/downloads/en/DeviceDoc/40044F.pdf
Cconhecendo um pouco sobre o geral do PIC: http://www.arnerobotics.com.br/eletronica/Microcontrolador_PIC_teoria_1.htm
Um pouco mais sobre PIC: http://www.arnerobotics.com.br/eletronica/Microcontroladores_PIC.htm
Cconhecendo um pouco sobre o geral do PIC: http://www.arnerobotics.com.br/eletronica/Microcontrolador_PIC_teoria_1.htm
Um pouco mais sobre PIC: http://www.arnerobotics.com.br/eletronica/Microcontroladores_PIC.htm
Comunicação Serial - RS232
Visão geral sobre comunicação serial: http://www.capriconsultorios.com/Aula4-Comun_serial.pdf
Neste site temos informações bem interessantes e uteis para começar a usar a comunicação serial, e sobre como faze-lo com o PIC16F628.Tem tambem um exemplo de teste para comunicação serial PIC, com esquemático e código fonte em assembley.
http://www.arnerobotics.com.br/eletronica/comunicacao_rs232_PIC.htm
Neste site temos informações bem interessantes e uteis para começar a usar a comunicação serial, e sobre como faze-lo com o PIC16F628.Tem tambem um exemplo de teste para comunicação serial PIC, com esquemático e código fonte em assembley.
http://www.arnerobotics.com.br/eletronica/comunicacao_rs232_PIC.htm
terça-feira, 4 de outubro de 2011
PIC ou Arduino?
O Arduino é uma placa fabricada industrialmente, que possue varias funções e bibliotecas pré instaladas, o que facilita muito o seu uso, também por causa da linguagem simples bem parecida com 'C/C++', e sua arquitetura bem intuitiva.
Resumindo ele tem certa universalidade, pois possibilita realizar qualquer projeto com ele, mas como nada é tão perfeito assim, em alguns casos necessita de adaptações específicas.
A etapa seguinte do projeto do leitor RFID é decodificar o código manchester demodulado do cartão, ou tag, transmitindo os para o PC através de comunicação serial. O Arduino possui funções de comunicação serial, mas para comunicar com o PC necessita de uma interface,como mostra a figura abaixo, pois os níveis de tensão não compatíveis, entre o Arduino e a porta serial DB9 do PC.
Detalhes sobre a comunicação serial Arduino/PC AQUI.
Detalhes sobre a comunicação serial Arduino/PC AQUI.

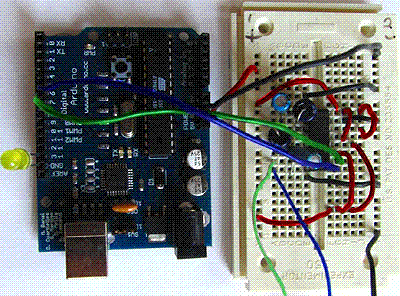

Arduino e interface de comunicação serial com o PC
fio verde TX - fio azul RX - fio preto TERRA
Por precisar fabricar essa interface a mais da placa do Arduino, nós não iremos utilizados. Opitamos por fazer o sistema programado do circuito com o PIC.
O sistema programado consiste comunicação com o PC via porta serial, gerar onda quadrada de 125khz para a portadora do sinal, e decodificação manchester dos dados do cartao, ja demodulados da tag.
Concluindo... Vamos usar o PIC!
segunda-feira, 3 de outubro de 2011
RFID - Diário de pesquisa - Projeto
Em poucas palavras e de modo grosseiro a eletrônica digital, um leitor de RFID é um leitor que identifica a aproximação de uma tag(cartao ou etiqueta RFID), e lê os dados que ele lhe envia através de comunicação via Radio Frequencia.
Aqui vamos descrever como anda o progresso do projeto, descrever o passo a passo e o porquê de cada ação feita ou desfeita.
O estagio atual do projeto é que temos o leitor, que gera um campo eletromagnético, de mais ou menos 10cm, que alimenta o circuito integrado que há no cartao, o inlay, e que através disso envia os dados para o leitor, agindo sobre a portadora de 125khz.Percebendo as alterações na portadora sabemos que o cartão está enviando seus dados continuamente. Então nós excluimos a portadora, para tratarmos apenas os dados, embora nós ainda não sabemos ques dados são esses pois eles estão codificados, com um circuito simples detetor de envoltória e um filtro DC, e por final a parte analógica, um filtro passa-baixa, como indica a figura1.
sábado, 1 de outubro de 2011
iniciando um blog
Este blog tem como objetivo expor a todos que gostam da área eletrônica, que estudam, que tem disso um hobby, ou ate mesmo pra quem gosta de usar e quer saber um pouco mais sobre como funcionam essas coisas do nosso dia-a-dia.
